O DMT CoreScan é um equipamento versátil desenvolvido para a obtenção de imagens de alta resolução de testemunhos de sondagem, completos ou fragmentados, e, seu armazenamento digital em cores.
No escaneamento completo, os testemunhos giram 360° em torno de seu eixo, enquanto uma câmera fixa paralela ao eixo de rotação executa o escaneamento. O testemunho é digitalizado a uma taxa de 20 seg/m e a imagem pode ser armazenada em BMP, JPG ou TIF.
Após o registro em imagem, o sistema permite a criação de uma biblioteca digital que facilita o gerenciamento de dados dos testemunhos de sondagem analisados, além de possibilitar a análise petrográfica e análises estruturais qualitativa e quantitativa.do testemunho.
O sistema CoreScan é composto por:
- DMT CoreScan 3 (sistema de scanner de tecnologia de ponta);
- DMT CoreScan UV (dispositivo de geração de imagens por fluorescência UV);
- DMT CoreBase 2 ( software de análise e banco de dados).
O sistema digital de geração de imagens e registro de furos de sondagem fornece:
- Registro de testemunhos em alta resolução;
- Base de dados com acessibilidade global;
- Imagem precisa do testemunho de sondagem e sua análise petrográfica/estrutural;
- Análises quantitativas de fraturas;
- Orientação do testemunho;
- Imagem por fluorescência UV.
Veja o vídeo de demonstração abaixo:
O DMT CoreScan tem como principais aplicações:
- Perfuração de exploração em depósitos minerais como: minerais metálicos, petróleo, gás, carvão, e outros;
- Investigações sedimentológicas;
- Investigações estruturais;
- Projetos de perfuração científica;
- Investigação subterrânea para estudos geotécnicos, projetos de energia geotérmica, disposição final de resíduos radioativos, etc.;

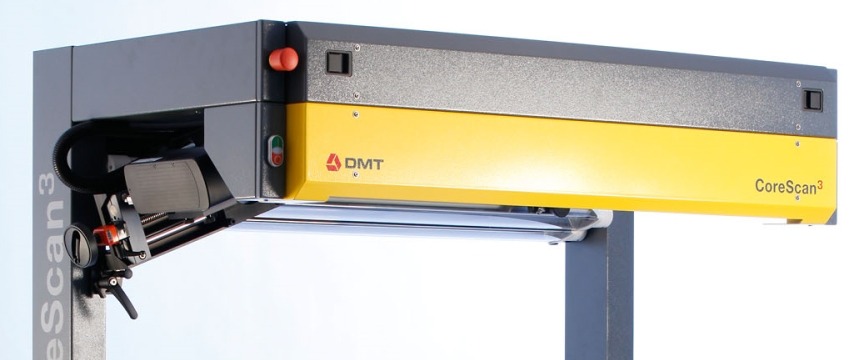

DMT CoreScan 3: Geração de imagens em alta resolução em 360º ou na própria caixa de testemunho.
O DMT CoreScan3 atua de duas maneiras: O modo 360 gera imagens de alta resolução de toda a circunferência dos testemunhos de sondagem. No modo de escaneamento plano, uma caixa de testemunhos inteira pode ser digitalizada, resultando em uma imagem detalhada dos testemunhos. As imagens são registradas em cores reais com uma resolução de até 10 pixels / mm (254 dpi) e detalhes de até 40 pixels / mm (1016 dpi).
Sistema de digitalização
– Modo 360 °: digitalização da circunferência total do furo
– Modo plano: análise em 2D de testemunho único ou caixas de testemunhos
Sistema de digitalização rápida
– Modo 360 °: 20 segundos por metro;
– Modo plano: 30 segundos por caixa;
Sistema de geração de imagens:
-Sistema de alta resolução (40 pix / mm)
Software DMT CoreBase
Com o sistema de avaliação do DMT CoreScan, o usuário conta com a funcionalidade de criar uma biblioteca digital com dados integrados e organizados dos testemunhos de sondagem com funções avançadas de pesquisa.
Outras importantes funcionalidades do sistema são a análise estrutural e petrográfica dos testemunhos de sondagem, a geração de colunas litológicas, a definição de zonas de alteração e de parâmetros geotécnicos (RQD, FD, FS), e a rápida construção de LOGs de furos:
CoreBase (Biblioteca Digital DrillCore)
O DMT CoreBase é um Sistema de Gerenciamento de Dados que contempla uma biblioteca digital dos testemunhos analisados.
CoreImage Analysis (Análise petrográfica)
Com o CoreImage Analysis é possível obter importantes informações como:
- Diferenciação das fases minerais;
- Conteúdo mineral (absoluto e percentual);
- Distribuição de tamanho de grãos (curva granulométrica);
- Esfericidade do grão (circularidade, convexidade, elipticidade , retangularidade);
- Porosidade (absoluta e percentual);
- Geração de colunas litológicas;
- Definição de zonas de alteração.
CoreStruture Analysis (Análise estrutural)
- Software para análise quantitativa estrutural;
- Estruturas geológicas são avaliadas por rotinas de captação (foliação, juntas, falhas, veias, dobras, etc.);
- A orientação do furo e suas estruturas são apresentadas graficamente, e no caso de furos desviados, a direção de mergulho das estruturas é corrigida diretamente;
- Parâmetros geomecânicos: RQD, FD, FS.
Análises Geotécnicas
Com o sistema de escaneamento da DMT, é possível realizar:
- Escaneamento de testemunhos em velocidade de até 300 m por dia;
- Análise estrutural de testemunhos de sondagem e projeção estereográfica;
- Derivação de parâmetros geomecânicos (RQD 10, 20, 30) e caracterização de fraturas;
- Criação de uma biblioteca de testemunhos e logs com funcionalidades de pesquisa rápida;
Mais informações podem ser encontradas no site da DMT:
www.dmt-group.com/products/geo-measuring-systems/dmt-corescan.html
